熱處理爐用紅外氣體分析儀ZFG型

被測組分及測量范圍

CO2:0   ～ 0.5% ???? 100vol%
CO:0 ～ 0.5% ???? 100vol%
CH4:0 ～ 1% ???? 100vol%

最多可測量2種組分

量程切換

最大量程比1:5

重復性

±0.5%   FS以內

線性度

±1.0%   FS以內
但量程比1:4、1:5在±2%FS以內

零點漂移

±2%   FS / week以內

量程漂移

±2%   FS / week以內

其它氣體的干涉

±2%   FS以內

響應時間

10秒以內(自氣體入口90%響應)

模擬量輸出信號

DC4～20mA或DCO～1V
或DCO～100mV、DCO～10mV中的任意1個
瞬時值輸出(各組分被測氣體濃度值)

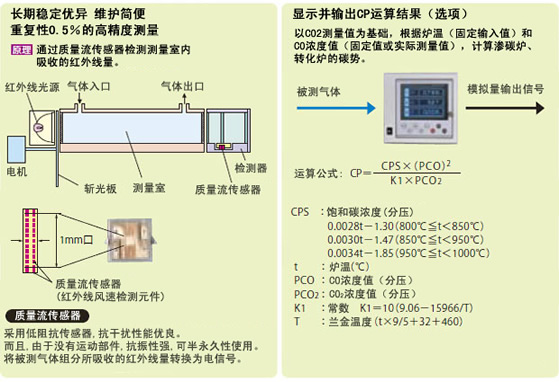

CP運算值輸出(選項)

顯示部

帶背光LCD顯示(帶自動熄滅功能)
(日語或英語：根據指定)
各組分濃度值、CP運算結果值(選項)
參數設定值

量程切換方法

有通過按鍵操作的手動切換、自動切換、外部接點輸入切換(選項)3種類型

接點輸出

1a 繼電器接點
儀表異常(標準)、各組分量程識別信號(選項)

外部接點輸入
  (選項)

無電壓接點
遠程量程切換、遠程輸出信號保持

氣體出入口尺寸

Rc1/4或NPT1/4

換氣氣體流量

1L   / min(根據需要進行)

涂裝顏色

米色(相當于芒塞爾色標10Y7.5/0.5)

構造

室內型、鋼板制機殼

環境溫濕度

-5℃～45℃ 95%RH以下(無結露)

預熱時間

約30分鐘

安裝方法

面板嵌入型

電源電壓

AC100V   ～ 240V 50 / 60Hz、50VA

外形尺寸

211(H)×218(W)×257(D)mm

重量

約5Kg

校正氣體

零點：N2或除濕大氣
量程：相對于各組分量程的90～100%的氣體濃度

被測氣體條件

流量

0.5L   / min ±0.2L / min

溫度

0 ～ 40℃

壓力

5kPa以下

塵埃

0.3μｍ以下

氣霧

無

水分

室溫飽和以下(無結露)

腐蝕性組分

HCI   1ppm以下
